●mfd盤の意味を説明できず困っている人は多い。
●配線図を見ても理解できず、現場作業で不安を感じる人も多い。
●建物設備の担当になり、基礎知識が求められる状況に悩む人も多い。
通信設備は専門性が高いため、基礎を理解しない状態では作業が難しい。
誤配線が起きれば建物全体に影響が出るため、理解不足は大きなリスクになる。
この記事はmfd盤の意味、役割、構造、工事の流れ、トラブル事例まで網羅した内容。
設備担当者が現場で迷わず作業できる状態をつくる知識が身につく構成。
読み終えた読者はmfd盤の仕組みを正しく理解し、通信設備の基礎を日常業務に活かせるようになる。
意味を一言でわかりやすく解説
mfd盤は通信回線の入口であり、建物内部へ回線を分配する装置。
外部の通信事業者から届く回線を受け取り、建物内の各部屋や機器へ渡す役割を持つ。
建物の通信基盤を維持する中心装置であり、配線ミスが起きれば全体に影響が出る。
mfd盤の構造を理解すると、トラブル発生時の原因特定が迅速に進む。
理解が不足している状態では、回線障害の範囲を特定することが難しくなる。
集合住宅やオフィスビルでは必ず設置されるため、設備担当者は仕組みを把握する必要がある。
mfd盤の役割｜建物の通信を支える基幹装置
mfd盤の役割は外線と内線をつなぐこと。
建物に引き込まれた回線を分岐させ、各部屋やフロアに届くよう管理する。
建物全体の通信が円滑に動作するかどうかは、mfd盤の状態に左右される。
役割は主に三つ。
●外線回線の受け渡し
●各部屋への回線分配
●回線番号の一元管理
役割を理解すれば、工事の判断やトラブル対応がスムーズに進む。

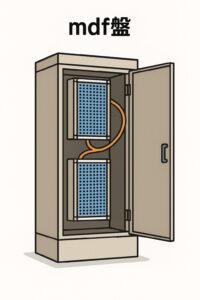

mfd盤の構造｜端子盤・ジャンパ線・番号管理を理解
mfd盤は端子盤とジャンパ線で構成される。
端子盤は外線と内線を接続するための基盤。
ジャンパ線は端子盤同士を接続するコードであり、配線変更や調整に使用される。
構造はラック形式で並び、外線側と内線側が明確に分かれる。
この構造により、配線状態が整理され、工事ミスを防ぎやすくなる。
番号管理を理解すると、配線変更やトラブル対応が短時間で済む。
MDFとIDFの違いを比較表で理解
| 項目 | MDF（主配線盤） | IDF（中継配線盤） |
|---|---|---|
| 設置位置 | 建物入口付近 | 各フロア |
| 役割 | 外線と内線の接続 | フロア内配線 |
| 規模 | 大規模 | 小規模 |
| 管理者 | 通信事業者または設備管理者 | ビル管理担当 |
両者の役割を理解すると、建物内の通信構成の全体像が把握できる。
mfd盤で扱う設備｜ONU・VDSL・PBXの関係
mfd盤は複数の通信装置と連携して動作する。
代表的な装置は次の三つ。
●ONU
●VDSL装置
●PBX
ONUは光回線を終端する装置。
VDSL装置は集合住宅内で高速通信を提供する装置。
PBXは企業内で内線通話を制御する装置。
各装置の機能を理解すれば、mfd盤の運用管理が容易になる。
mfd盤の番号管理の重要性｜誤配線を防ぐ管理ルール
番号管理を徹底すれば、誤配線のリスクを大幅に減らせる。
番号が曖昧な状態では、原因追跡が難しくなり復旧時間が延びる。
担当者は端子番号とジャンパ番号を明確に記録し、変更時の履歴も残す必要がある。
番号管理の徹底は作業効率を高め、設備全体の安定運用につながる。
mfd盤のラベル・配線表の作り方｜整理術
配線表は端子番号とジャンパの接続を記録するための表。
縦軸に端子番号、横軸にジャンパ番号を整理し、接続状態を明確に記載する。
ラベルは耐久性の高い素材を用い、番号が読み取れる状態を維持する。
配線表の整備は引き継ぎ作業を円滑にする効果がある。
mfd盤の湿度・温度管理｜設備の寿命を延ばす環境条件
湿度と温度が適切でなければ、端子の酸化や装置の overheating が発生する。
適正温度は20〜25度、適正湿度は40〜60％。
空調管理と定期測定が必要。
環境管理の徹底は設備停止のリスクを大幅に減らす。
mfd盤の工事の流れ｜開通・移設・撤去
工事は三つに分類される。
●開通工事
●移設工事
●撤去工事
開通工事では外線と内線を接続するため、番号管理と配線確認が重要。
移設工事は部屋の変更に対応する作業で、誤接続が最も起きやすい工程。
撤去工事はジャンパ線の整理と端子番号の返却を含む。
作業ログの記録はトラブル時の証跡として有効。
mfd盤の作業チェックリスト｜現場で使える項目
●配線表の最新状態
●端子番号の重複確認
●ジャンパ線の緩み
●端子の腐食状態
●外線側の導通
●IDF側の配線
●作業ログの記録
チェックリストを使用すれば作業品質が安定する。
mfd盤のトラブル事例｜実例と対策
- 事例一：ジャンパ線の誤接続でフロア全体が通信不能。
対策：番号管理と配線表の確認。 - 事例二：端子劣化で断続的な接触不良。
対策：定期清掃と点検。 - 事例三：VDSL装置の熱暴走で通信が不安定。
対策：空調管理と機器配置。
実例を理解すれば現場の判断が迅速になる。
まとめ｜mfd盤の理解が通信設備の基礎を支える
mfd盤の理解で配線構造の全体像が見える。
設備担当者は基礎を正確に理解し、現場で即応できる状態が求められる。
通信設備の基礎を理解すると、設備管理の精度が大幅に上がる。
●管理作業に活かす
●関連設備の記事を読む
通信設備の理解を広げたい読者は、IDFやPBXの記事も読むべき内容。
